BENEVO UltraVideo專業型4進4出 3G-SDI切換分配器 ( BSDIS404 )

  • 可以將4組 3G/HD/SD-SDI訊號選擇一組同步複製出4組
  • 支持 2.970Gb/s, 2.970/1.001Gb/s, 1.485Gb/s, 1.485/1.001Gb/s 和 270Mb/s
  • 支持 SMPTE 425M (Level A and Level B), SMPTE 424M, SMPTE 292M, SMPTE 259M-C
  • 內建信號 EQ 與 Re-clock 功能
  • 支援面版操作、RS-232 遠端控制,與紅外線遙控
  • 建達料號:AVBNBSDIS404
  • 建議售價:$ 12,500 (含稅)
BENEVO UltraVideo專業型 3G-SDI 四進四出切換分配器




商品介紹

BENEVO推出這一款 3G-SDI 切換分配器可以切換四個 SD-SDI,HD-SDI 或 3G-SDI 信號,然後傳輸到四個 SDI 顯示器上同步顯示,同時確保 2.970 Gbit / s 的高比特率,快速信號傳輸,無信號損失。



產品應用

◆ 影像廣播系統

◆ 專業影像播放

◆ 專業影音製作



商品功能

◆ 可以將4組 3G/HD/SD-SDI訊號選擇一組同步複製出4組

◆ 支持 2.970Gb/s, 2.970/1.001Gb/s, 1.485Gb/s, 1.485/1.001Gb/s 和 270Mb/s

◆ 支持 SMPTE 425M (Level A and Level B), SMPTE 424M, SMPTE 292M, SMPTE 259M-C

◆ 內建信號 EQ 與 Re-clock 功能

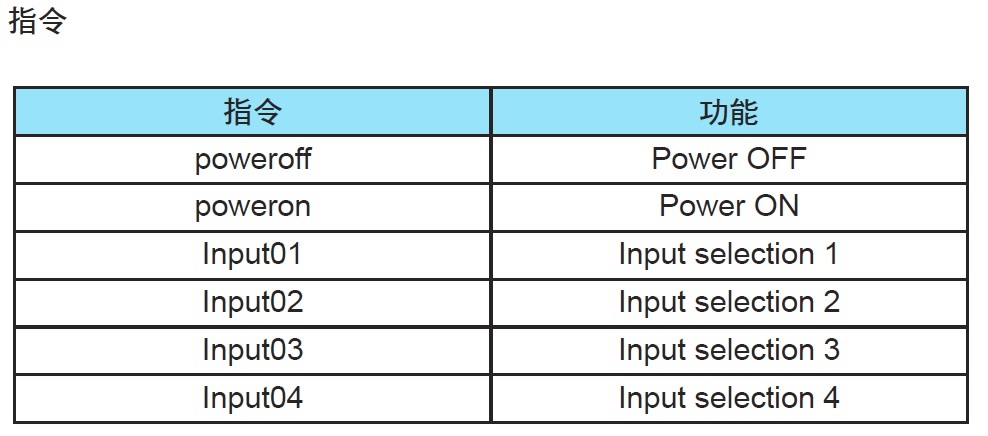

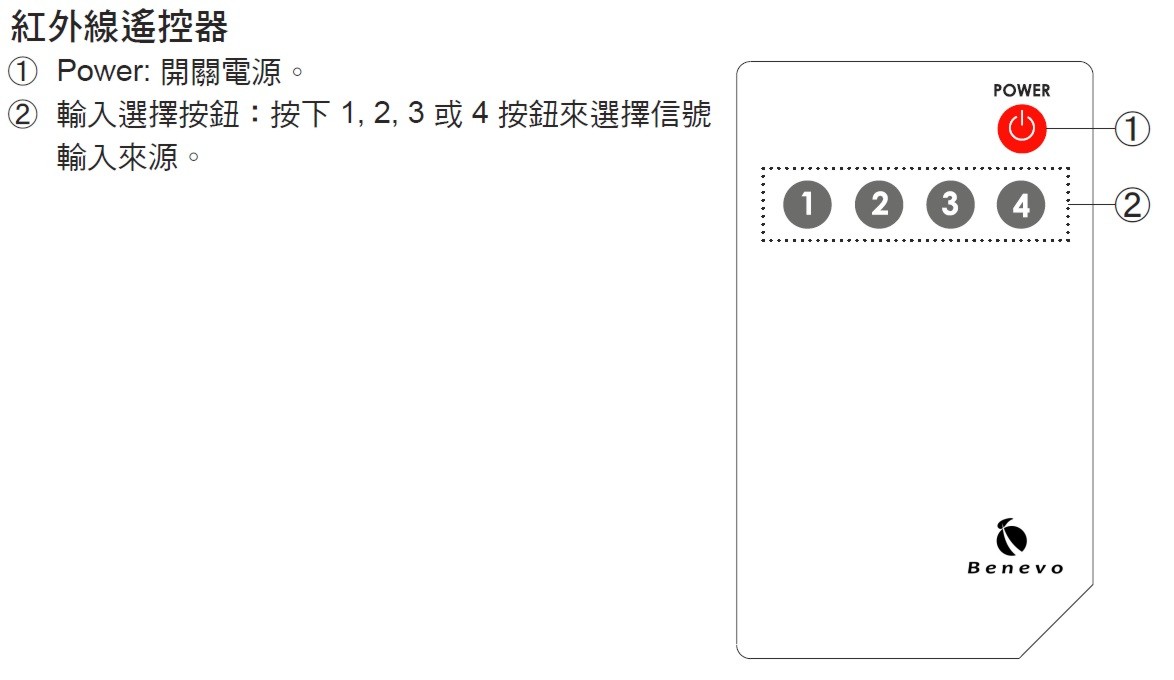

◆ 支援面版操作、RS-232 遠端控制,與紅外線遙控

◆ 支援長距離傳輸 - SD 訊號 300 米,HD 訊號 200 米,3G 訊號 100 米

◆ 台灣設計製造,外銷機種,品質保證

註: 傳輸距離依據使用 Belden 1694A 線測試的結果,實際操作長度會因所使用的線材種類而有所不同。

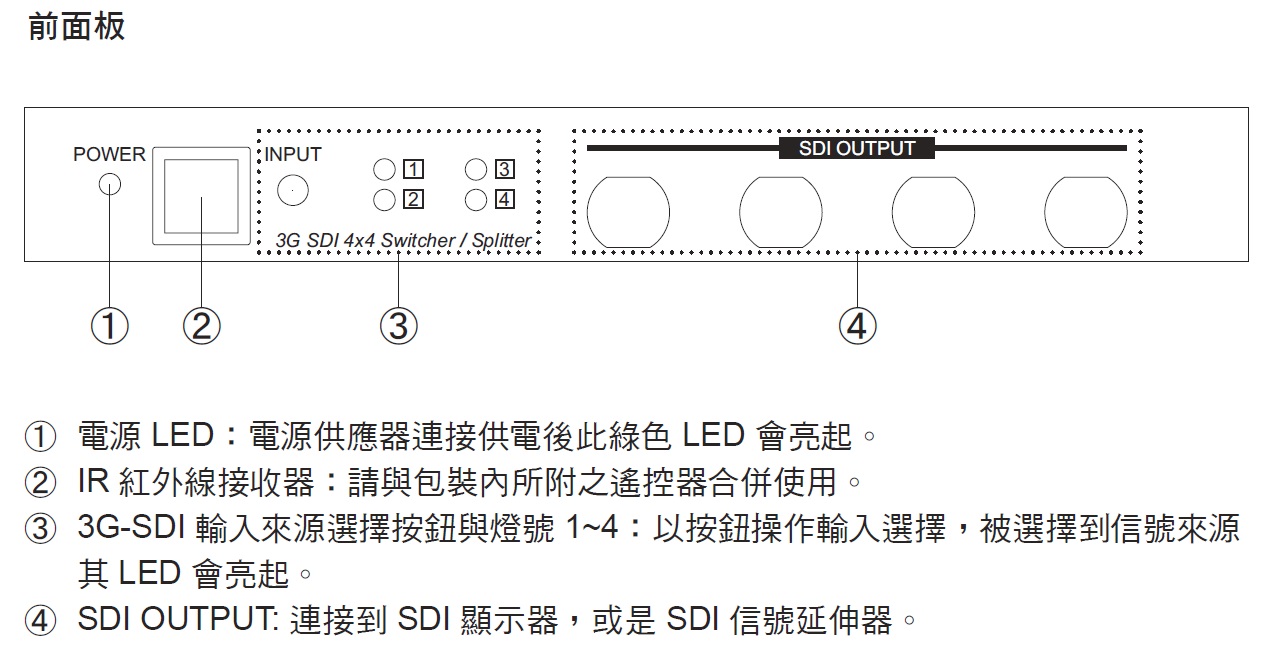

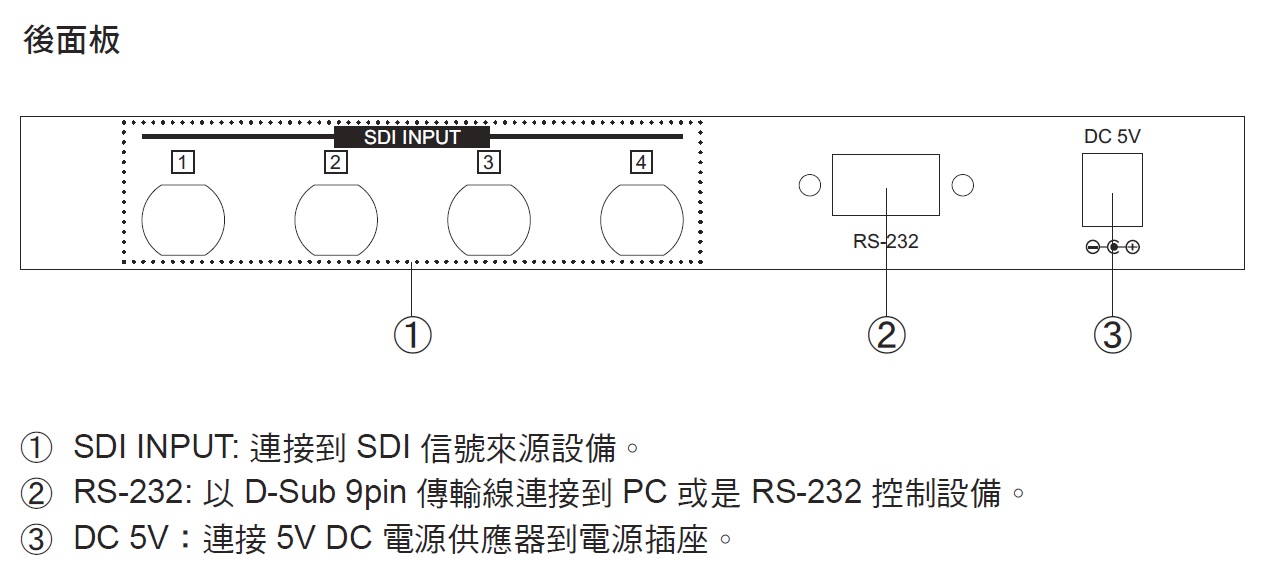

商品面板功能說明













SDI相關規格與標準說明:

SDI(Serial Digital Interface, 串列數位介面)是 ITU-R BT.656 以及移動圖像和電視工程師協會 (SMPTE) 提出的串列鏈路標準,在廣播環境中透過 75 歐姆同軸電纜來傳輸未壓縮的數位視訊,大部分專業視頻基礎設備都採用了該標準。



該標準共分為三個版本 - SMPTE-259M, SMPTE-292M, SMPTE-424M,SDI的名稱分別為SD-SDI, HD-SDI, SG-SDI。



第一版SD-SDI,基於SMPTE-259M標準,支援資料速率是270 Mbps,適用於60Hz的480i螢幕格式(480i60)。



第二版為HD-SDI,基於SMPTE-292M標準,將資料速率提昇至1.485Gbps,支援HD等級720p60與1080i60高畫質格式。它使用同樣的 75 歐姆同軸電纜。廣播和其他視訊產品開發商在同軸電纜硬體基礎設備上進行了大量投入,希望能夠延長其基礎設備的生命週期,所以再推出第三版本。



第三版為3G-SDI,基於SMPTE-424M標準,在同樣的75歐姆同軸電纜上,SDI資料速率加倍,達到了2.97 Gbps。這一新標準稱為 3-Gbps (3G) SDI,支援 1080p60 和數位影院等解析度更高的圖像品質。



同軸電纜線規格區分

日規分為 3C、4C、5C、7C 等

美規分為 RG-58、RG-59、RG-6U、RG-11 等

RG-59 的頻寬 900MHz

RG-6U 的頻寬 2000MHz 以上(適用高頻數位訊號)

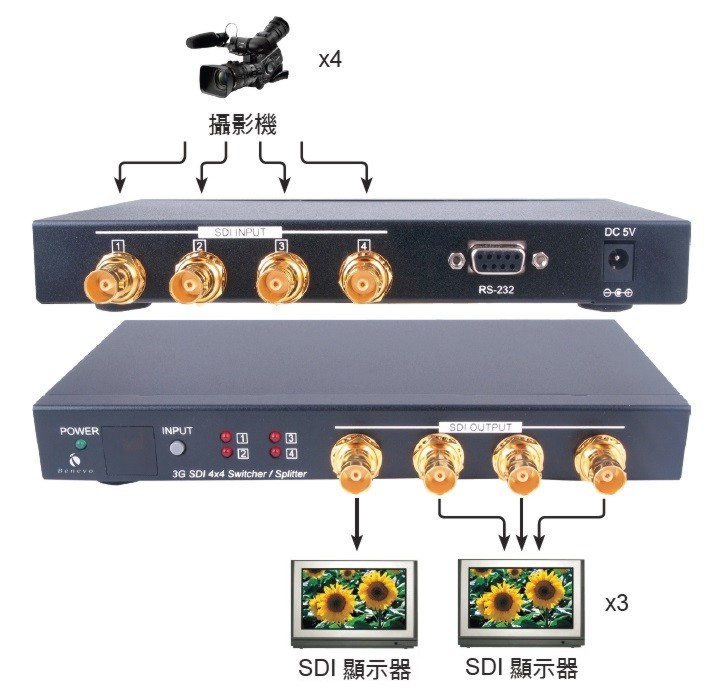

商品連接示意圖

可以用於4組SDI攝影機擇一切換同步輸出到4組SDI輸出,也可以搭配SDI轉HDMI轉換器(BSDI2HDMI),使用一般HDMI螢幕監看
