BENEVO 專業型 1進2出SD/HD/3G-SDI訊 ( BSDIS102S )

  • 可將一組 SDI 輸入訊號分成兩組 SDI 輸出訊號
  • 可將任何 SDI 標準輸入訊號升頻轉換為多種 SDI 標準輸出訊號
  • 可自動偵測 SDI 輸入與輸出訊號
  • 支援 2.970Gbps、2.970/1.001Gbps、1.485Gbps、1.485/1.001Gbps與 270Mbps 等 SDI 傳輸頻寬
  • 最高支援 48kHz 取樣率 8 聲道
  • 建達料號:AVBNBSDIS102S
  • 建議售價:$ 9,750 (含稅)
專業型 1進2出SD/HD/3G-SDI訊號升頻器(Scaler) 一組 SDI 輸入訊號分成兩組SDI 輸出與設定升頻
商品介紹
BENEVO這一款產品為1進2出之3G-SDI等級影像升頻器,可將一組 SD-SDI、HD-SDI 或 3G-SDI標準輸入訊號進行升頻轉換,再輸出成兩組相同的 SDI 標準訊號。最高支援2.970Gbps 傳輸頻寬,可傳送 3G-SDI 影像訊號。內建 OSD 選單,可讓使用
者透過面板上的按鈕來調整各種影像設定。可應用於使用者同步連接 SDI攝影機到 SDI顯示設備與 SDI錄影裝置的需求。本產品設有面板按鈕並內建 OSD功能選單,提供使用者高品質的影像呈現與完整的設定操作。


產品特色
◆ 可將一組 SDI 輸入訊號分成兩組 SDI 輸出訊號
◆ 可將任何 SDI 標準輸入訊號升頻轉換為多種 SDI 標準輸出訊號
◆ 可自動偵測 SDI 輸入與輸出訊號
◆ 支援 2.970Gbps、2.970/1.001Gbps、1.485Gbps、1.485/1.001Gbps與 270Mbps 等 SDI 傳輸頻寬
◆ 支援以下 SDI 輸入與輸出訊號:
- SD-SDI:SMPTE 259M-C 標準,支援 270Mbps 傳輸頻寬
- HD-SDI:SMPTE 292M 標準,支援 1.485Gbps 和 1.485/1.001Gbps傳輸頻寬
- 3G-SDI:SMPTE 424M/425M-A & B 標準,支援 2.970Gbps 與
2.970/1.001Gbps 傳輸頻寬
◆ 最高支援 48kHz 取樣率 8 聲道
◆ SDI 傳輸距離最遠可達 100 公尺 (3G-SDI)、200 公尺 (HD-SDI) 或 300 公尺 (SD-SDI)
◆ 台灣設計製造,品質保證

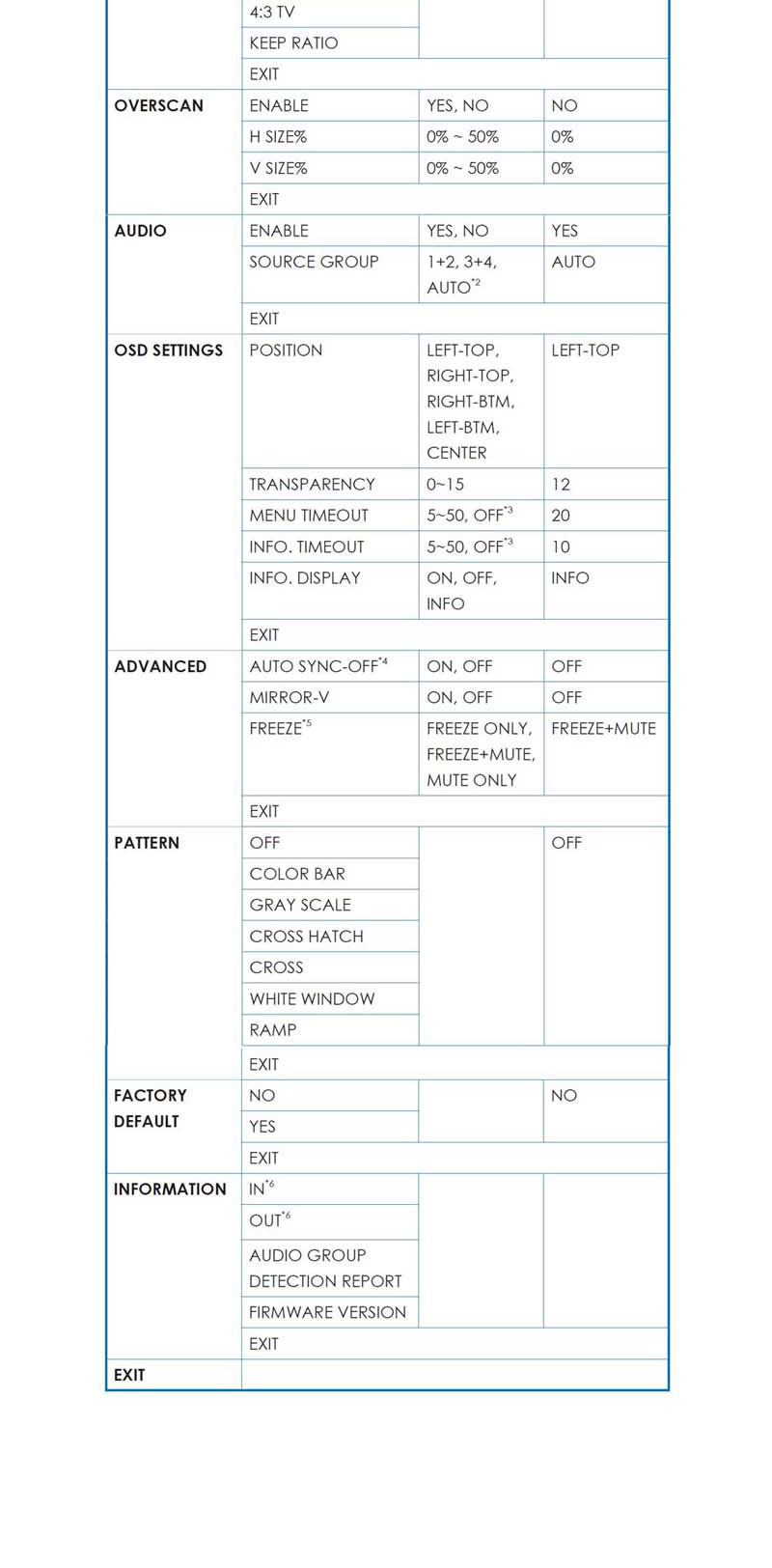

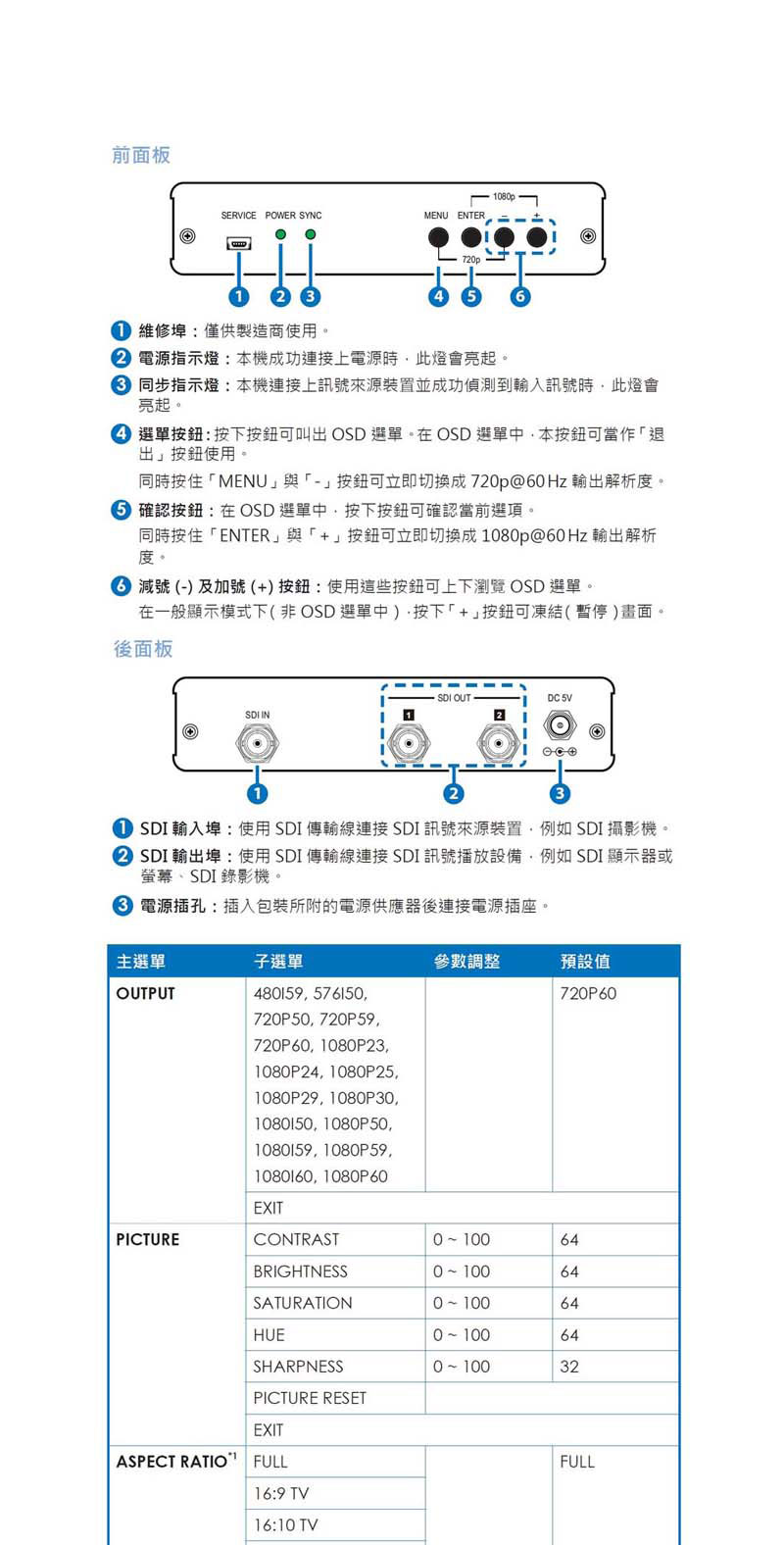

商品面板功能
註:訊息 (INFO) 選單會顯示當前的輸入與輸出解析度。本機與訊號來源裝置
未正常連接時,輸入訊號選單會顯示「No Signal」。
1. 寬高比
--FULL:調整影像寬高比以符合整個螢幕 (全螢幕)。
--16:9 TV、16:10 TV 或 4:3 TV:調整影像寬高比以符合顯示器。
--KEEP RATIO:使用輸出解析度的寬高比。舉例來說,如果輸出解析度為1080p@60 Hz (16:9 標準) 而顯示器為 4:3 標準, 那麼畫面上下方就會出現黑邊 (Letterbox)。
2.音訊群組
--最高支援 8 聲道輸出音訊。
--1+2:群組 1 為主要,群組 2 為次要。
--3+4:群組 3 為主要,群組 4 為次要。
--AUTO:主要群組先於次要群組,亦即群組 1 > 2 > 3 > 4。
3.選單逾時
關閉逾時功能時,OSD 選單或訊息選單會一直出現在螢幕上。
4.自動同步
關閉自動同步功能時,如果本機與連接顯示器中斷連接達兩分鐘,就會自動停止畫面輸出。
5.凍結畫面
開啟凍結畫面功能時,除非更換輸出解析度才會解除凍結畫面。即使更換輸入解析度或移除訊號來源裝置,也無法停止凍結畫面。在此狀態下本機不支援最後記憶功能。重新啟動本機時也會解除凍結畫面。
--FREEZE ONLY:暫停畫面,播放聲音。
--FREEZE+MUTE:暫停畫面,靜止聲音。
--MUTE ONLY:播放畫面,靜止聲音。

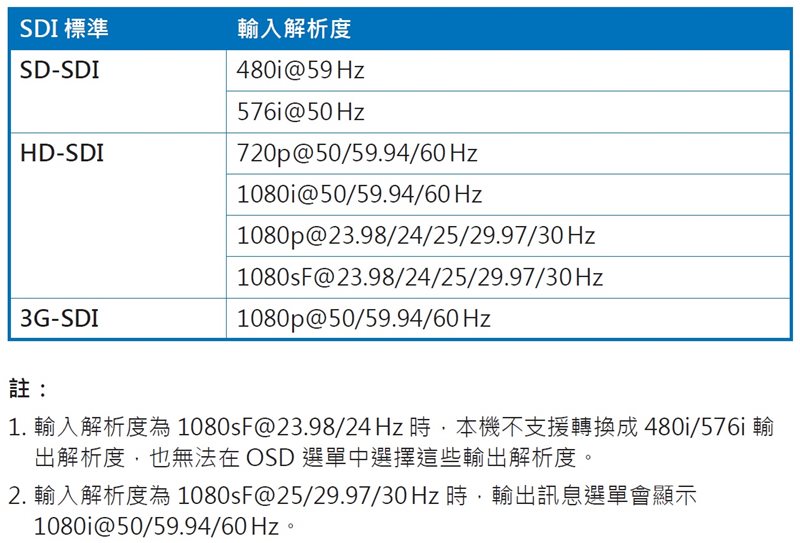

輸入解析度支援

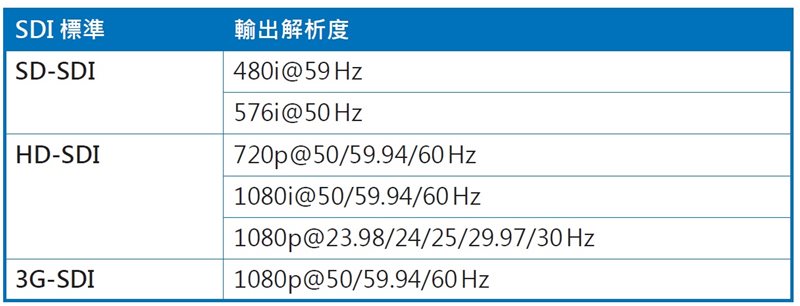

輸出解析度支援

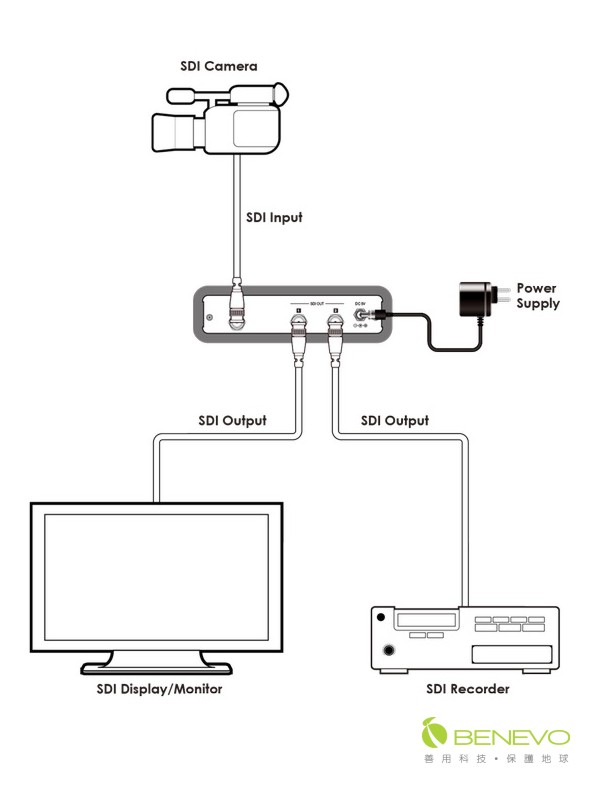

商品連接示意圖
