BENEVO 專業抗干擾型4埠3.5mm/6.3mm立 ( BAE304TR )

  • 這一款是4埠RJ45介面立體聲中繼傳送器,需要再搭配同系列傳送器、接收器、中繼接收器整合規劃使用,透過Cat5e/Cat6網線延伸立體聲,最遠可達3公里
  • 主動式設計,比被動式設計達更佳抗干擾效果
  • 可有效改善降低電位/電流造成的雜音與毫姆聲
  • 可有效隔離環境磁波干擾,如燈光、馬達等
  • 傳輸類比立體聲音訊,具有6.3mm與3.5mm介面可選用
  • 建達料號:AVBNBAE304TR
  • 建議售價:$ 3,300 (含稅)
專業抗干擾型4埠3.5mm/6.3mm立 體聲傳送接收器(中繼器) 本款為4埠中繼器,必須搭配傳送器與接收器才可使用。使用網線延伸立 體聲,具主動式抗干擾功能
商品介紹
BENEVO推出這一系列具主動抗干擾功能的立體聲延伸器,可透過Cat5e/Ca6網線延伸,最遠距離可達3公里。內建主動式抗干擾功能,可以有效改善電流所造成的雜音與環境電磁波干擾。有別於被動式的抗干擾設計,可以傳輸更完整的音域,達到更好的音質。同系列傳送器、中繼傳送器與接收器,可依不同場地與播放數量需求來規劃建置。

功能特點
◆ 這一款是4埠RJ45介面立體聲中繼傳送器,需要再搭配同系列傳送器、接收器、中繼接收器整合規劃使用,透過Cat5e/Cat6網線延伸立體聲,最遠可達3公里
◆ 可搭配同系列中繼傳送器與接收器使用,擴充播放點
◆ 主動式設計,比被動式設計達更佳抗干擾效果
◆ 可有效改善降低電位/電流造成的雜音與毫姆聲
◆ 可有效隔離環境磁波干擾,如燈光、馬達等
◆ 傳輸類比立體聲音訊,具有6.3mm與3.5mm介面可選用
◆ 音源輸入支援1.2V-pp
◆ 交流共模電流雜音可控制在5mv,壓差可達100v-pp
◆ 單邊供電設計,僅需將電源(DC5V)接在傳送器與中繼傳送器端
◆ 安裝簡易,適用於學校、賣場、百貨公司、鄰里或社區大樓等做音訊廣播或延長使用
◆ 傳送器尺寸:115mm x 60mm x 30mm
◆ 台灣設計製造,品質保證

可搭配整合系列機型
傳送器:BAE301T(單埠) / BAE304T(4埠) / BAE308T(8埠)
接收器:BAE301R(單埠)
中繼傳送器:BAE304TR(4埠) / BAE308TR(8埠)

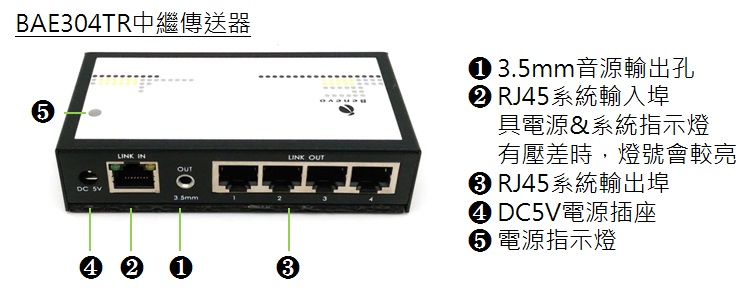

面板功能說明

連接示意圖




安裝與操作說明
1. BAE301T/BAE304T/BAE308T傳送器(依需要選購)
    (1) 連接音源:請先將立體聲訊號源使用聲音連接線接入傳送器的聲音輸入,同時間僅允許接入3.5或6.3mm
          其中一個介面
    (2) 連接網線:請使用兩端製作為568B定義網線,預備所需數量,一端接到傳送器的RJ45系統輸出,一端
          接到接收器的RJ45系統輸入
    (3) 連接電源:請將所附DC5V電源供應器接至傳送器

2. BAE301R接收器(依需要選購):
    (1) 連接聲音輸出設備:請將聲音輸出設備,像是喇叭接至接收器的聲音輸出,同時間僅允許接到3.5或6.3mm
          其中一個介面
    (2) 連接網線:將來自(中繼)傳送器的系統網線接到接收器的RJ45系統輸入

3. BAE304TR / BAE308TR中繼傳送器(依需要選購):
    (1) 連接系統輸入:請將上一級(中繼)傳送器的系統網線接到RJ45系統輸入埠
    (2) 聲音輸出設備:中繼傳送器有一個3.5mm聲音輸出,可以做為監聽之用,可依需要接上具獨立電源的喇叭
    (3) 連接系統輸出網線:請使用兩端製作為568B定義網線,預備所需數量,一端接到中繼傳送器的RJ45系統
          輸出,一端接到接收器或下一層中繼傳送器的RJ45系統輸入
    (4) 連接電源:請將所附DC5V電源供應器接至傳送器

備註:
1. 延伸器可容許壓差範圍為100V,交流共模電流雜音可控制在5mV
2. 在有壓差的狀態下,接收端系統輸入埠的指示燈會比較明亮,可以此作為是否有壓差影響的依據

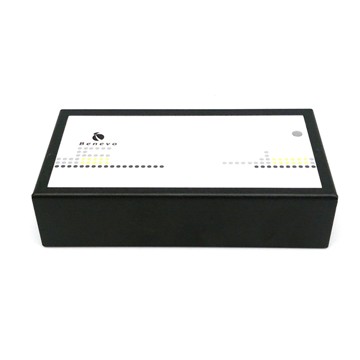

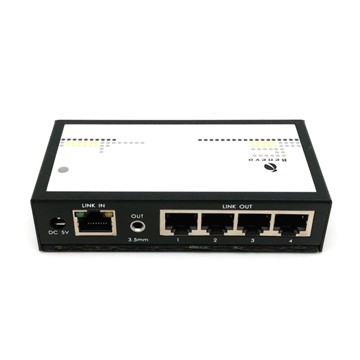

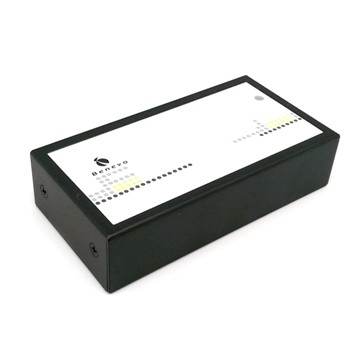

商品照片
