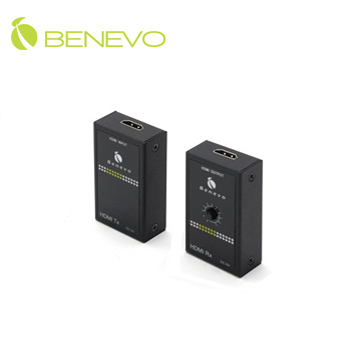

BENEVO BHE101 UltraExtender CatX 迷你 HDMI 長距離訊號延長器

  • 使用FTP網線延伸HDMI訊號
  • 施工佈設簡便
  • 支援解析度及其有效距離:720p/1080i@90m;1080p@70m
  • 體積輕巧,不佔空間
  • 符合 HDMI 1.2、DVI 1.0 規範
  • 建達料號:AVBNBHE101
  • 建議售價:$ 3,500 (含稅)

BENEVO UltraExtender 超迷你CatX 單埠 HDMI高畫質延伸器(70~90公尺)
BENEVO UltraExtender Long-Range CatX HDMI Extender (70~90m)

使用單一FTP網線延長HDMI高畫質數位影音,最遠可延伸長達 70~90 公尺

【產品簡介】

.這一款超您你單埠 HDMI 數位影音訊號 CatX 長距離延長套件,透過一組影音傳送器(T端)及接收器(R端),兩端之間以一條CAT5/CAT5E/CAT6 FTP纜線相互連接,即可將 HDMI 數位影音訊號做延長,最遠可延伸長達 70~90 公尺。HDMI影音訊號的延伸距離視搭配的接收器規格而有所不同。

.高解析度的音視訊訊號,適合商業廣告、多媒體數位廣告 ( Digital Signage ) 的應用。



使用環境:

  • 大眾運輸系統:交通資訊看板
  • 數位廣告(Digital Signage)看板:商業廣告播放
  • 政府/醫療/金融/文教:延伸顯示裝置、液晶電視安裝工程
  • 觀光/飯店/電影院:提供客戶豐富的旅遊娛樂資訊
  • 保全/監控系統:延伸監控畫面
  • 一般家庭:可將電腦畫面延伸至家中液晶電視播放

應用說明:相對於UTP與STP網路纜線,FTP網路纜線具有更好的訊號隔離特性,所以在數位的影音訊號傳輸環境(DVI/HDMI),建議採用這樣的纜線佈設,這樣的纜線我們簡稱為CatX纜線。如果需要達到最佳傳輸效果,您可以使用BENEVO針對此應用建議的CatX纜線,您也可以就近使用現有適合的FTP纜線,但請在佈設前先行測試其特性,讓現場安裝更有效率。









【產品特色】

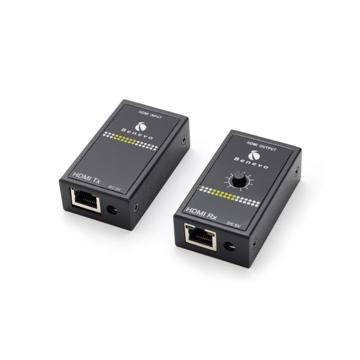

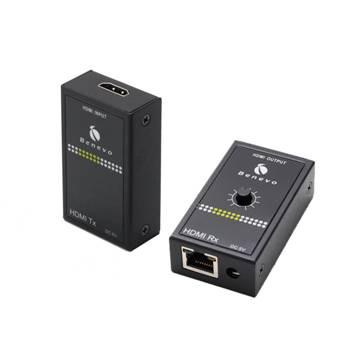

◆ 本裝置由一組單埠CatX HDMI傳送器(BHE101T)及單埠CatX HDMI長距離接收器(BHE101R)組成的,可延伸HDMI影音訊號距離達70~90公尺。
◆ 傳送器與接收器之間,使用一條 CAT5/CAT5E/CAT6 FTP 纜線作連接,即可將 HDMI 數位影音訊號做延長。
◆ 傳送器及接收器具雙色 LED 燈號,完整顯示系統連接狀態。
◆ 長距離接收器內建一組微調旋鈕 ( EQ ),可以使 HDMI 數位影音訊號在遠端螢幕顯示正常無誤。
◆ HDMI數位影音訊號支援解析度及對應有效傳輸距離:

1.HDMI數位影音輸入埠:透過標準 HDMI 纜線延伸,由 HDMI 數位影音輸出設備到傳送器,距離 1.8m。
2.HDMI數位影音輸出埠:透過標準 HDMI 纜線延伸,解析度 1080p,距離 1.8m。
3.RJ-45系統輸出埠:透過 CAT5/CAT5E/CAT6 FTP纜線延伸,搭配:
    → 長距離接收器(BHE101R):720p/1080i,距離 90m / 1080p,距離 70m。(BHE101搭配的為長距離接收器)
    → 短距離接收器(BHE025R):720p/1080i,距離 25m / 1080p,距離 15m。
    ※ 註 ※ 欲達以上最佳傳輸距離,建議使用BENEVO數位影音專用CatX FTP纜線。

◆ 純外接式硬體設計、免安裝任何軟體或驅動程式。
◆ 符合 HDMI 1.2、DVI 1.0 規範。
◆ 支援 HDCP 1.1 認證機制 ( 數位防拷 )。
◆ 硬體兩年保固。
◆ 台灣製造,品質保證。



【連接線示意圖】
