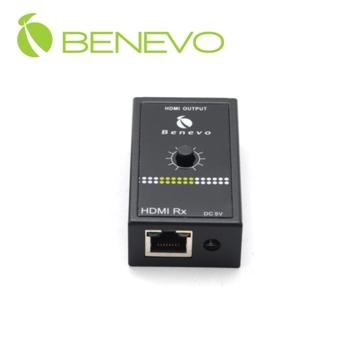

BENEVO BHE101R UltraExtender單埠CatX HDMI長距離訊號延長器接收器

  • 搭配BHE101T使用的的長距離CatX HDMI接收器
  • 內建訊號EQ調整選鈕,可校正不同傳輸距離的訊號特性
  • 可連接變壓器讓數位訊號更穩定
  • 延伸距離720p/1080i@90m;1080p@70m
  • 請使用FTP具備防干擾遮蔽網線
  • 建達料號:AVBNBHE101R
  • 建議售價:$ 1,750 (含稅)

BENEVO UltraExtender單埠CatX HDMI長距離接收器

搭配同系列的HDMI傳送器使用,可以延長HDMI數位影音傳輸距離,施工安裝更方便

數位影音延伸器是一種可以將影音訊號(Video+Audio) 透過FTP網路纜線長距離延伸至遠端顯示裝置播放的設備;經過影音延伸器的訊號轉換與加強,影音訊號能夠透過一般的FTP網路纜線(Cat5/5e/6)被傳輸到遠端的顯示裝置,傳輸過程中影音訊號不會受到干擾與破壞。相對於影音纜線的採購成本,改用網路纜線延伸的另一項效益就是大幅降低視訊工程的線材費用,達到更便宜的費用,卻不影響影音延伸的畫面品質。

應用說明:相對於UTP與STP網路纜線,FTP網路纜線具有更好的訊號隔離特性,所以在數位的影音訊號傳輸環境(DVI/HDMI),建議採用這樣的纜線佈設,這樣的纜線我們簡稱為CatX纜線。如果需要達到最佳傳輸效果,您可以使用BENEVO針對此應用建議的CatX纜線,您也可以就近使用適合的FTP纜線,但請在佈設前先行測試其特性,讓現場安裝更有效率。

使用效益:

  • 長距離延伸影音訊號(Video+Audio):透過延伸器的影音訊號轉換與加強,達到長距離的影音傳輸。
  • 降低影音延伸工程成本:以FTP網路纜線(Cat5/5e/6)取代傳統影音纜線來傳輸影音訊號,降調線材成本費用。
  • 集中主機管理:透過延伸傳輸,可將主機集中在機房,方便工程人員統一管理。

使用環境:

  • 大眾運輸系統:交通資訊看板
  • 數位廣告(Digital Signage)看板:商業廣告播放
  • 政府/醫療/金融/文教:延伸顯示裝置、液晶電視安裝工程
  • 觀光/飯店/電影院:提供客戶豐富的旅遊娛樂資訊
  • 保全/監控系統:延伸監控畫面
  • 一般家庭:可將電腦畫面延伸至家中液晶電視播放





【產品特色】

  • 此為長距離使用的CatX HDMI接收器,使用一條 CAT5/CAT5E/CAT6 FTP高隔離纜線與BHE101T CatX HDMI傳送器作連接,可將 HDMI 數位影音訊號做延長。
  • 純外接式硬體設計、免安裝任何軟體或驅動程式。
  • HDMI 數位影音訊號支援解析度及其有效距離
    ◎ HDMI 數位影音輸入埠:透過標準 HDMI 纜線延伸,由 HDMI 數位影音輸出設備到傳送器,距離 1.8m。
    ◎ HDMI 數位影音輸出埠:透過標準 HDMI 纜線延伸,解析度 1080p@1.8m。
    ◎ RJ-45 系統輸出埠:透過 CAT5/CAT5E/CAT6 UTP 纜線延伸,搭配
         → BHE025R / BHE025PR 接收器 ( 短距離延伸 ):720p/1080i@25m;1080p@15m。
         → BHE101R 接收器 ( 長距離延伸 ):720p/1080i@90m;1080p@70m。
         ※ 註 ※ 欲達以上最佳傳輸距離,建議使用BENEVO數位影音專用CatX FTP纜線。
  • 符合 HDMI 1.2、DVI 1.0 規範。
  • 支援 HDCP 1.1 認證機制。



【連接線示意圖】
