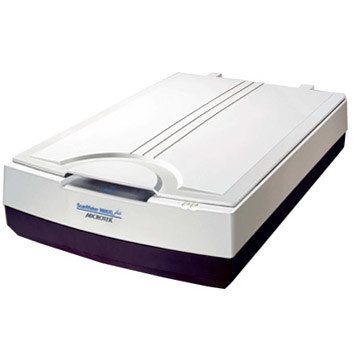

Microtek ScanMaker 9800XL Plus A3 尺寸的專業用掃描器

  • 配有 A3(12" x 17")大尺寸的掃描平台
  • 1600 x 3200 dpi 的光學解析度與最高 3.7 的光學濃度
  • 無須暖機即可使用
  • 1 個快速掃描按鍵
  • 選購的透射稿掃描裝置(TMA)用來掃描底片或幻燈片
  • 建達料號:SCMI9800XLPLUS
  • 建議售價:$ 39,900 (含稅)
超大 A3 尺寸的專業用掃描器ScanMaker 9800XL Plus 是一台具有超高解析度及 A3 特大掃描面積的掃描器,專為尋求高品質的專業人士所設計。ScanMaker 9800XL Plus採用 LED 光源,不僅能幫您省下大筆的能源花費,更能延長機器的使用壽命。出色的 1600 dpi 光學結構設計,比目前市場上同樣掃描面積的機器更引人注目。有著 3.7 Damx 及 48 位元的色彩解析能力,能夠給予影像最完美的呈現,滿足您在設計工作上的任何需求。ScanMaker 9800XL Plus 掃描器,適用於商業設計公司、出版社、圖書館、各級學校機關與個人工作室,只要您的掃描訴求為 A3 大尺寸的圖片與文件時,ScanMaker 9800XL Plus 掃描器即是您最佳的選擇

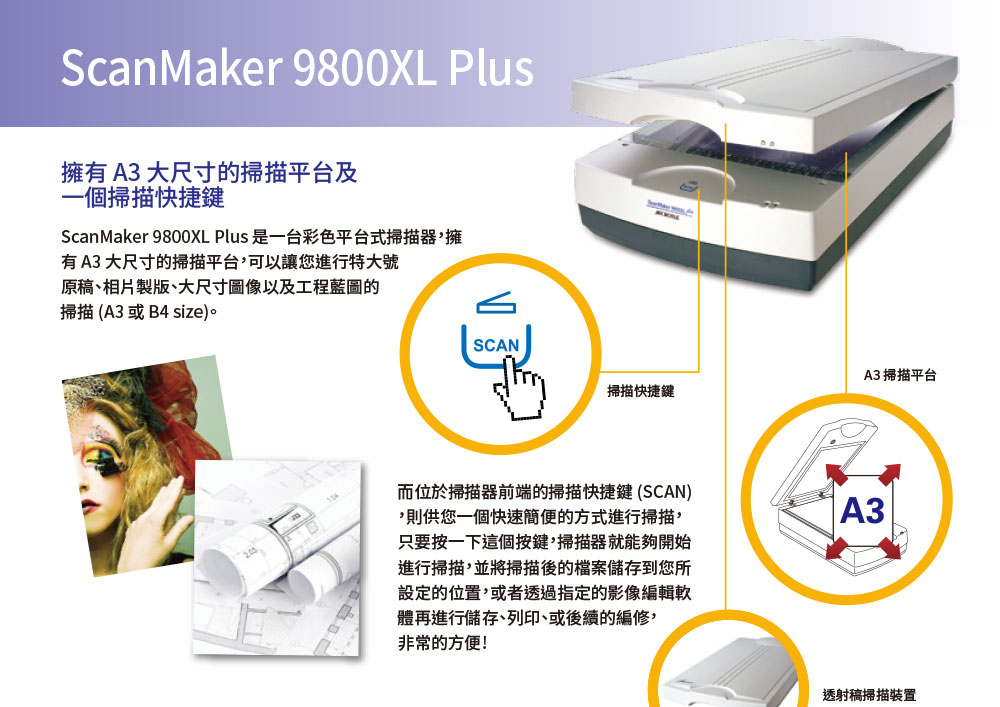

配有 A3(12" x 17")大尺寸的掃描平台
ScanMaker 9800XL Plus 掃描器配有大尺寸的掃描平台,讓您能輕鬆進行特大號原稿、
相片製版、大尺寸圖像以及工程藍圖的掃描。

1600 x 3200 dpi 的光學解析度與
最高 3.7 的光學濃度

超高的解析度,讓小尺寸的稿件都可以最少的細節減損,輕鬆的進行掃描放大。最高 3.7 的光學濃度,讓您可以廣域的色域捕捉原稿栩栩如生的色彩。


採用全新LED光源無須預熱即可使用
ScanMaker 9800XL Plus 採用 LED 光源,開機不需暖機就能馬上進行掃描,亦能縮短將掃描器從待機狀態下重新起動的時間,有效達成省電及省時的目的。溫和且穩定的光源,亦不需要特別的維護,影像品質不會因長時間的掃描而耗損, 真正確保每次掃描的影像品質。


1 個快速掃描按鍵
掃描器的前方面板上具有 1 個掃描按鈕,能夠讓您快速的啟動掃描功能。您只要簡單的按一下這個按鈕,掃描器將會開始進行掃描並將掃描後的檔案儲存到您所設定的位置或者透過指定的影像編輯軟體再進行儲存、列印,或後續的編修。

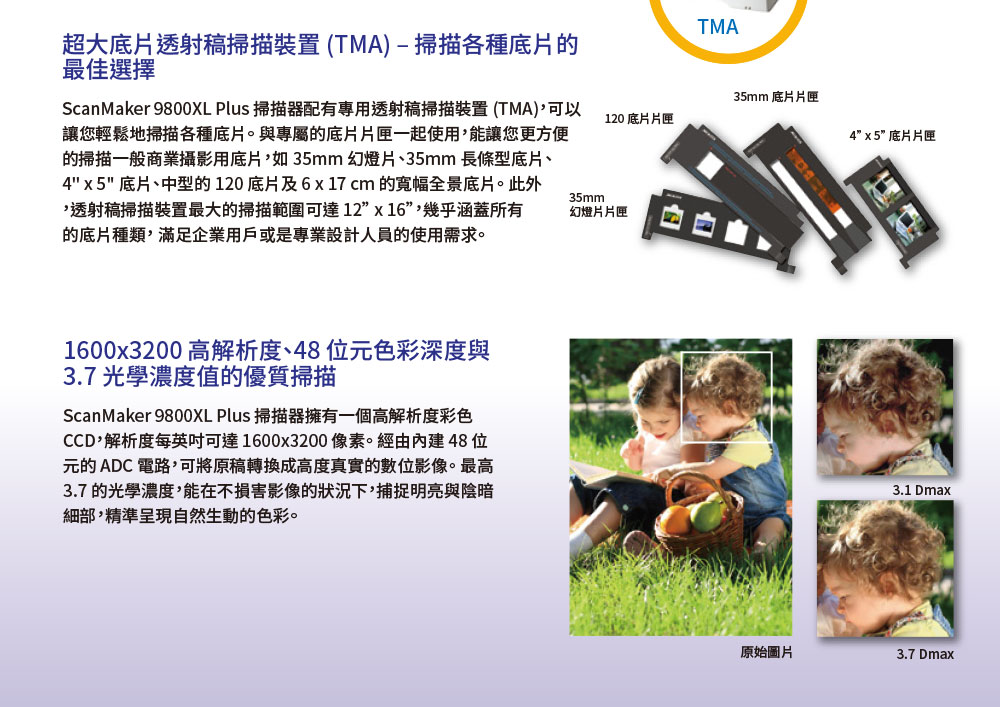

選購的透射稿掃描裝置(TMA)
用來掃描底片或幻燈片

選購並裝設此配件後,您就可以掃描商業攝影用的正片或是幻燈片、底片等透射稿件。隨著透射稿掃描裝置出貨時還會有透射稿掃描片匣,透射稿掃描片匣可容納的稿件包含有 4" x 5"、35 mm 的幻燈片、底片、以及可容納從最小 6 x 4.5 cm 到最大 6 x 17 cm 的寬幅全景底片。


選購的SilverFast Ai Studio 8 專業級掃描軟體
SilverFast Ai Studio 具有強大的軟體功能。專利的多重曝光設計增加了掃描器的影像動態範圍,能夠移除影像雜訊並提供更多細節。配件包中也提供由德國原廠LaserSoft Imaging 訂製的高精度校正色卡,以確保您的掃描器能得到最真實的色彩。

Read more about SilverFast 8...

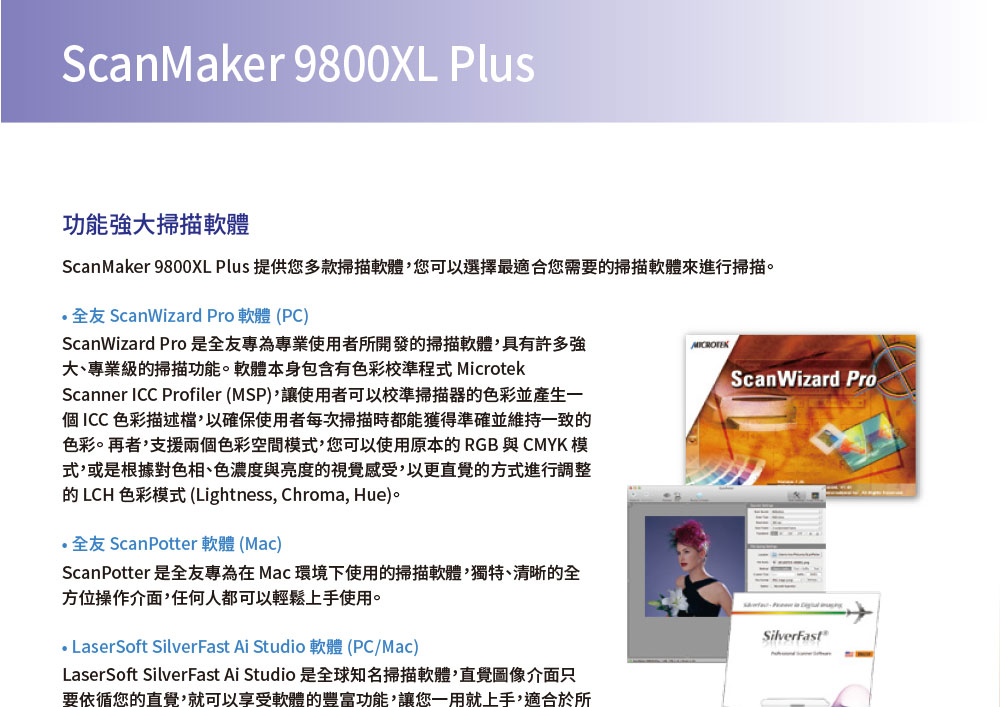

專業的 ScanWizard™ Pro 掃描軟體 ( Windows 作業系統 )
ScanWizard Pro是一套先進的掃描操控軟體,具有許多強大、專業級的掃描功能。
ScanWizard Pro 支援兩個色彩空間模式,您可以使用原本的 RGB 與 CMYK 模式,
或是根據對色相、色濃度與亮度的視覺感受,以更直覺的方式進行調整的 LCH 色彩模式
Lightness, Chroma, Hue)。

自動對比
系統自動選定圖像的最亮色調(Dmin)和最暗色調(Dmax),以做最佳化 圖像的對比,不管稿件過暗或過亮,都能掃描出優質影像。

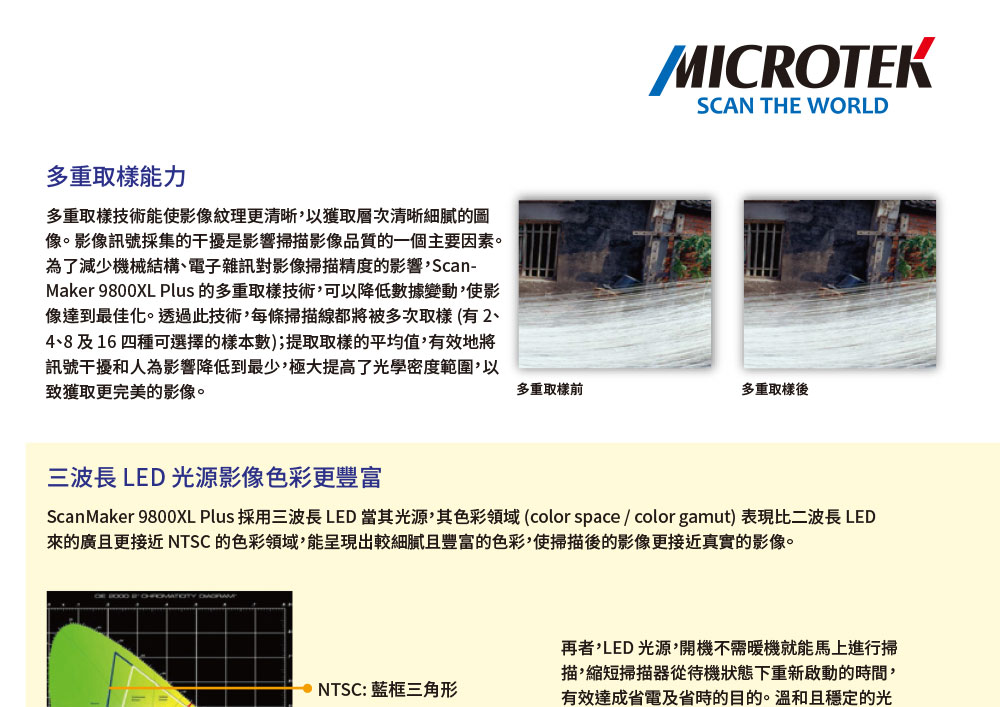

多重取樣
此功能使影像紋理更清晰,藉此得到層次清晰細膩的圖像。

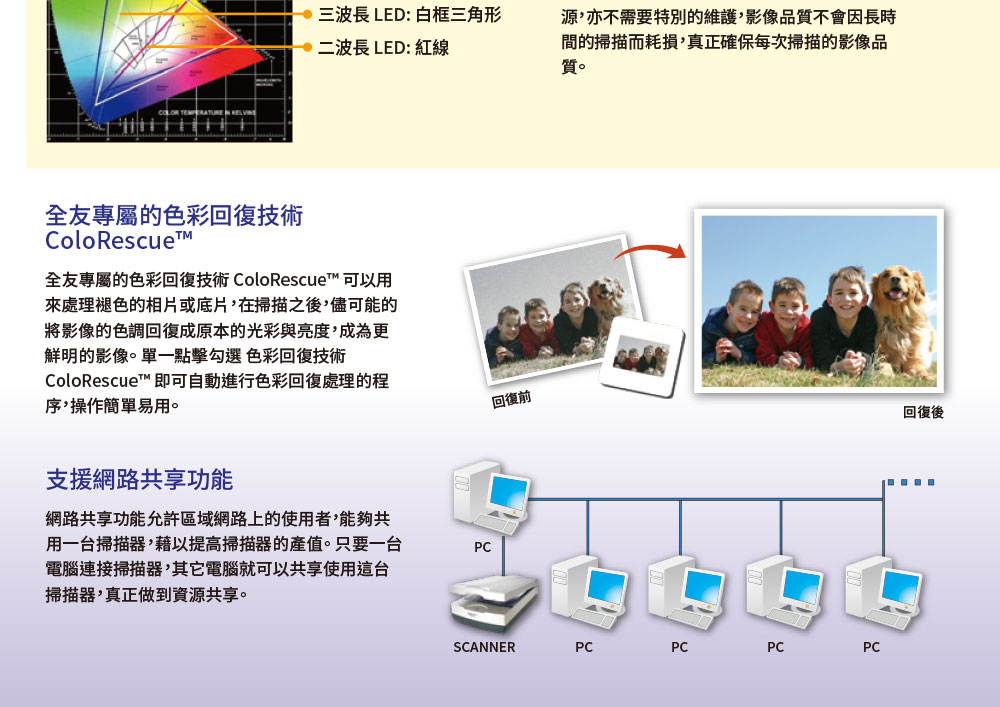

色彩回復技術
此功能可以用來處理退色的照片或底片,可使老舊照片恢復鮮豔的色彩。

去除網紋
此功能去除印刷圖像中的網花圖案。



特別為Mac OS開發的ScanPotter 掃描軟體



語音
可將文字以語音的方式讀出,目前支援英文、法文、德文、義大利文,及西班牙文,也可以將語音以AIFF格式儲存,以利後續重複播放。






檢查更新
ScanPotter 能透過網路偵測最新版本,並自動提醒使用者進行下載更新。


分享
將掃描後的影像或文件儲存在雲端空間(目前支援 : Dropbox, Google Picase, Google Drive, Yahoo Flickr),或分享至社群網路(目前支援 : Facebook, Twitter)。



商品規格

NO.   項目   說明
01   產品名稱   ScanMaker 9800XL Plus
02   產品型號   MRS-3200A3L
03   產品類型   平台式掃描器
04   影像感應元件   彩色線性 CCD
05   解析度   1600dpi x 3200dpi
06   掃描光源   LED
07   掃描範圍   反射稿 : 12 x 17 (英吋) / 305 x 431.8 (公厘)
透射稿 : 12 x 16 (英吋) / 305 x 406 (公厘)(選購功能)
08   動態範圍   0.15~3.6
09   色彩深度   48 位元 internal
10   連接介面   高速 USB (USB 2.0)
11   驅動程式   TWAIN
12   快捷掃描按鍵   1 個功能按鍵
13   支援檔案格式   PDF, JPG, TIF, BMP, PCX, DCX
14   系統支援   Windows XP/ Vista/ Windows 7/ 8 (ScanWizard Pro) ; Mac OS X 10.3~10.6 (ScanWizard Pro) ; Mac OS X 10
15   體積(長 x 寬 x 高)   24.7" x 14.8" x 5.1" (627.38 mm x 375.92 mm x 129.54mm)
16   重量   26.4 磅 (12 公斤)
17   產品認證   CE,FCC,BSMI,CB,CCC
18   電源供應   交流電輸入 100 到 240 伏特
19   消耗功率   28Watts (操作模式) 8.4Watts (睡眠模式) < 1W(待機模式)
20   PC 系統需求   Pentium IV 以上等級,具 USB 2.0 連接埠 ; CD-ROM以上等級機 ; 512 MB RAM 以上等級 ; Microsoft Windows 8/ 7 / Vista / XP
21   Mac 系統需求   CD-ROM/DVD-ROM drive (for installing software)
Color display with 24-bit color output capability
1 GB RAM or more (2 GB is recommended)
Mac computer (Intel CPU) with built-in USB port
Mac OS X 10.3 or later
22   盒內配件   ScanMaker 9800XL Plus 掃描器 ;電源變壓器(含電源線) ; USB 線 ; 軟體CD
23   附贈軟體   Microtek ScanWizard Pro
Microtek ScanPotter (MAC)
Microtek Scanner ICC Profiler
Microtek LAN Wizard (Network Scanning utility) (PC)
InterVideo MediaOne Gallery (PC)
Adobe Acrobat Reader
Adobe Photoshop Elements
ABBYY FineReader Sprint
蒙恬認識王-專業版中文辨識軟體
24   選配   底片匣(搭配透射稿掃描裝置選購)
附註:上述規格如有變動,恕不另行通知



DOA天數

新品保固期七天內(依建達出貨日)

故障處理方式

新品保固期內請向建達技術中心報修
(1) 經原廠檢測後判定故障或瑕疵
(2) 故障料件以新品更換
(3) 所有配件與包裝齊全,且外觀無損傷
建達技術中心專線:0800-626-000

運費計算

1.建達僅能提供(經銷商)「代送原廠」服務(一方一趟)。

保固期

原廠:一年保固(提供保卡或購買憑證)

原廠:一年保固(提供購買憑證)

洽Microtek原廠服務專線:03-5772-155#556、557

洽Microtek原廠服務專線:03-5772-155#556、557

依原廠規定
