BENEVO 專業型VGA轉BNC Video影像轉換器 ( BVC1502BNC )

  • 可將VGA輸出連接到現有的電視或CRT顯示器
  • 支援影像標準：NTSC、NTSC-EIAJ、PAL、PAL-M、PAL-N、SECAM
  • 解析度支援：640x480（最高85 Hz）、800x600（最高85 Hz）和1024x768（最高75Hz）
  • 具備雙輸出埠：複合影像（BNC端子）、VGA（DB15端子）
  • 可應用於監控或是視訊擷取場合
  • 建達料號：AVBNBVC1502BNC
  • 原廠型號：

    BVC1502BNC

  • 建議售價：$ 2,200 (含稅)
我要購買
BENEVO專業型VGA轉BNC Video影像轉換器




功能特點

◆ 可將VGA輸出連接到現有的電視或CRT顯示器

◆ 支援影像標準：NTSC、NTSC-EIAJ、PAL、PAL-M、PAL-N、SECAM

◆ 解析度支援：640x480（最高85 Hz）、800x600（最高85 Hz）和1024x768（最高75Hz）

◆ 具備雙輸出埠：複合影像（BNC端子）、VGA（DB15端子）

◆ 可應用於監控或是視訊擷取場合

◆ 台灣設計製造，品質保證

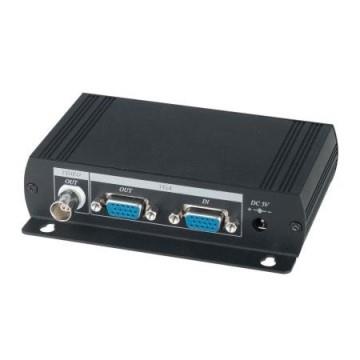

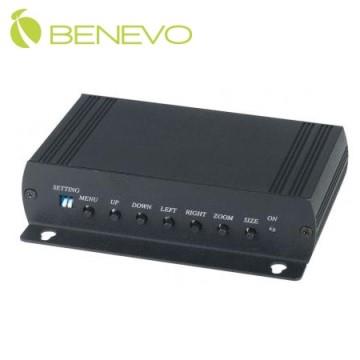

面板功能說明




OSD功能說明




商品連接示意圖








快速安裝與操作

1. 請先關閉所有的設備及電腦的電源開關

2. 請將連接於顯示卡上的顯示器訊號線拆下，直接連接到BVC1502BNC影像轉換器的「VGA OUT」連接埠；再將本產品附件中的VGA連接線，一端連接到影像轉換器的「VGA IN」連接埠，另一端則連接到電腦的顯示卡上

3. 請設定 TV 系統，選擇NTSC 或 PAL 系統

4. 使用 DC5V 電源變壓器來提供電源

5. 連接 BNC 端子到顯示器上，並確認顯示器是否有切換正確的訊號源

6. 開啟電腦電源後，即可將影像轉換到顯示器上
